LXXB1000-C型路面銑刨機
LXXB1000-C型路面銑刨機——多角度觀看

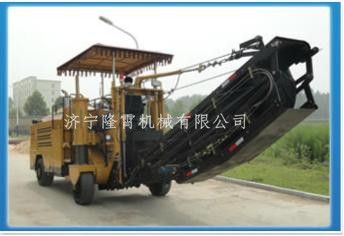

左視：
右視：

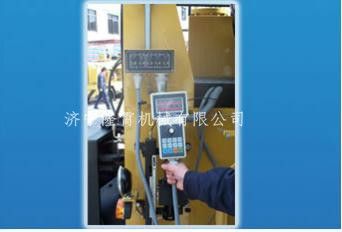

脫機操作：

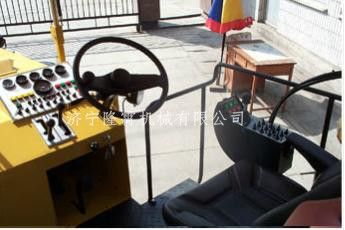

駕駛臺：

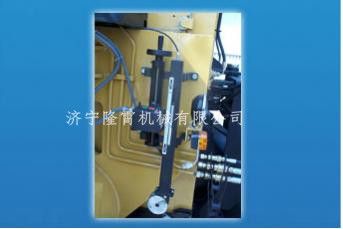

銑深控制：
一、主要技術參數
序號 | 項目 | 性能參數 |
1 | 銑刨寬度mm | 1000 |
2 | 銑刨深度mm | 0~180 |
3 | 銑刨工作速度m/min | 0~20 |
4 | 運輸行使速度km/h | 0~12 |
5 | 爬坡度% | 20 |
6 | 轉彎半徑mm | 6000 |
7 | 離地間隙mm | 135 |
8 | 整機重量kg | 14500 |
9 | 輸料皮帶寬度mm | 500 |
10 | 卸料高度mm | 3750 |
11 | 機器總長度mm | 10300 |
12 | 皮帶機折疊后總長mm | 7480 |
13 | 機器總寬度mm | 2210 |
14 | 機器總高度mm | 3170 |
15 | dao頭數量把 | 83 |
16 | 噴灑水箱容積L | 600 |
17 | 電器系統電壓VDC | 24 |
18 | 液壓油箱容積L | 200 |
二、發動機參數
序號 | 項目 | 參數 |
1 | 品牌 | 康明斯 |
2 | 型號 | 6BTA5.9-C132-21 |
3 | 型式 | 6缸 中冷水冷渦輪增壓柴油機 |
4 | 額定功率 | 132kw |
5 | 額定轉速 | 2500r/min |
6 | 怠速 | 750r/min |
7 | 燃油消耗率 | ≤225g/kw.h |
8 | 柴油箱容積 | 200L |
三、行走系統
行走為液壓驅動，由行走泵、行走馬達、行走變速箱、傳動軸、前橋、前輪等組成。前橋為原裝進口驅動轉向前橋；前輪為驅動輪；兩后輪為獨立支撐的從動輪，可通過控制支柱的升降以滿足銑刨深度的要求；轉向為液壓轉向，輕便靈活。
四、工作系統
工作系統的傳動方式為機械傳動，發動機動力通過工作變速箱、傳動軸、傘齒輪箱、鏈條箱，由三排鏈傳遞給銑刨轉子。傳動軸上設有安全裝置，可保護發動機在瞬間負荷下不受損害，同時起到保護的作用。
五、制動裝置
機器設有行車制動和駐車制動兩套裝置，分別為機械制動和液壓制動形式。
六、操作系統
操作面板為人性化設計，具有上位操作和下位操作兩套系統，可方便操作人員和輔助人員的操作或調整，標示明晰，操作簡單。行走為電控無級變速；行走和工作都具有兩個速度檔，滿足不同的行進和工作需要。

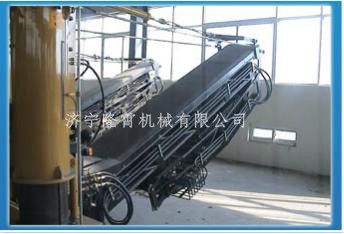

七、皮帶機
皮帶機單級輸料，可上下升降和左右擺動，擺角45°；皮帶機寬度500mm，高度3750mm，滿足大型自卸車的裝料高度。皮帶機可以?xún)晒澱郫B，方便運輸和轉移。
八、自動找平
機器具有自動找平裝置，銑刨平整度可控制在3mm之內?？稍?~180mm范圍內預設銑刨深度；機器上位和下位都設有顯示銑刨深度的標尺，方便觀察和調整。
九、貼邊銑刨
當需要銑刨的位置有靠近路邊路沿石、護欄的情況時，可將右后支柱向前翻轉180°，進行貼邊銑刨。貼邊距離可達5~10cm。
十、遙控裝置
操作人員可通過帶線遙控器脫機操作，實現和機上相同的操作。
十一、外接設備
機器配有動力輸出口，作為動力站可連接液壓鎬等外接輔助設備。
十二、噴水裝置
機器具有噴水裝置，原裝進口直流電水泵供水。水箱容積600L。作用是冷卻和消除灰塵，延長使用壽命，改善作業環境。
十三、機器裝運
機器爬坡能力強，可自行上下拖車；另外機器還設有吊裝位置，也可吊裝運輸。
十四、進口件明細表
序號 | 項目 | 性能參數 |
1 | 發動機 | 康明斯 |
2 | 前橋 | 意大利EME |
3 | 行走泵、行走馬達 | 美國SAUER |
4 | 皮帶機泵 | 德國泊姆克 |
5 | 皮帶機馬達 | 美國伊頓 |
6 | 轉向器 | 美國伊頓 |
7 | 液壓閥 | 美國伊頓 |
8 | 液壓軟管、接頭 | 美國派克 |
9 | 噴水泵 | 美國FLOJET |
10 | dao頭、dao座 | 美國凱南麥特 |
11 | 行走控制手柄 | 美國SAUER |

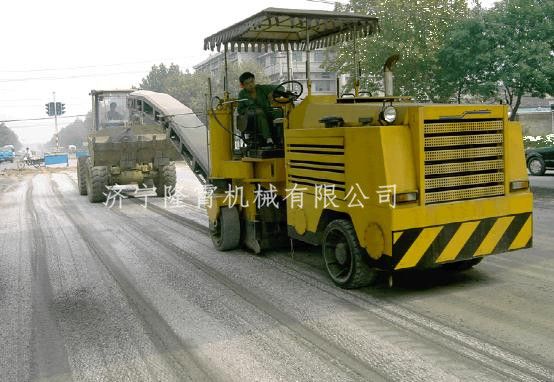

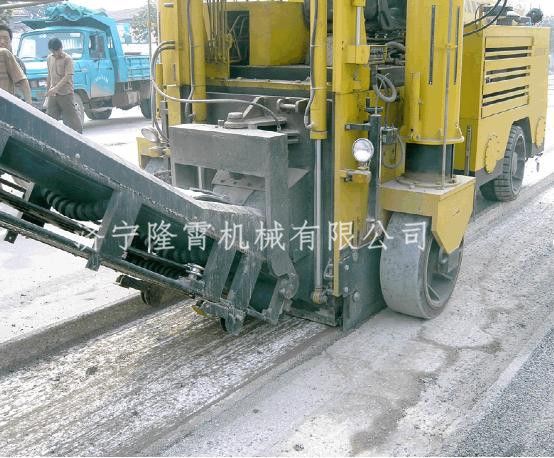

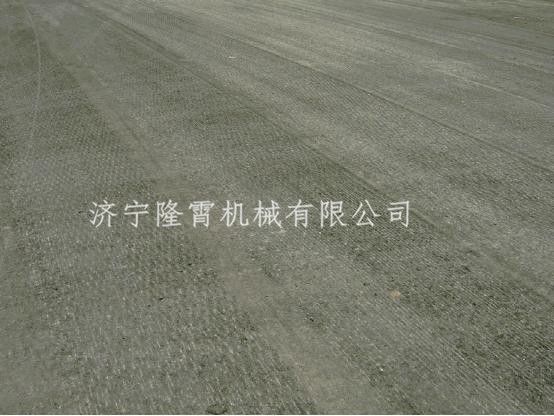

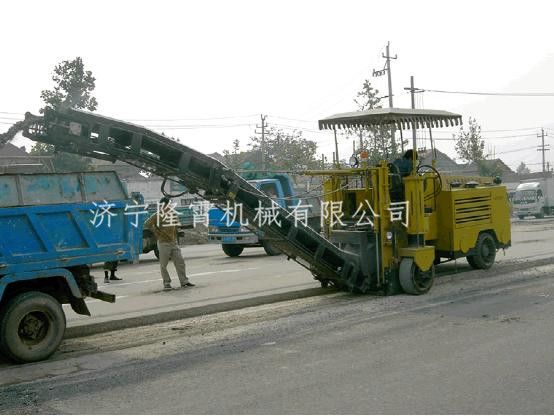

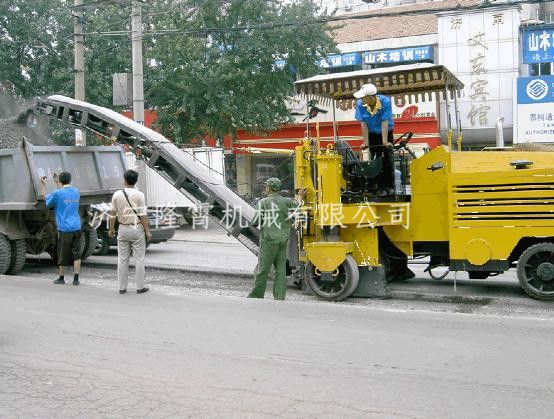

LXXB1000-C型路面銑刨機——工程案例
